GrADS气象绘图分析利器，新手教程与实用技巧分享

说起气象绘图，很多刚接触的朋友可能觉得挺神秘，一堆数据文件，怎么就能变成花花绿绿、能上论文的天气图呢？我当初也是从一头雾水开始的，试过不少软件，最后发现GrADS气象绘图分析利器确实名不虚传。它入门门槛不高，处理起网格数据来特别顺手，出图速度快，而且脚本功能强大，用好了能省下大把时间。今天这篇就结合我自己踩过的坑，跟新手朋友们聊聊怎么上手，再分享几个能让效率翻倍的实用小技巧。

GrADS-气象绘图分析利器 v2.2.1 官方正版 评分:

10.0

类别： 网络和系统    大小：37.01G    语言： 英文

查看详情

初识GrADS：它到底能干嘛？

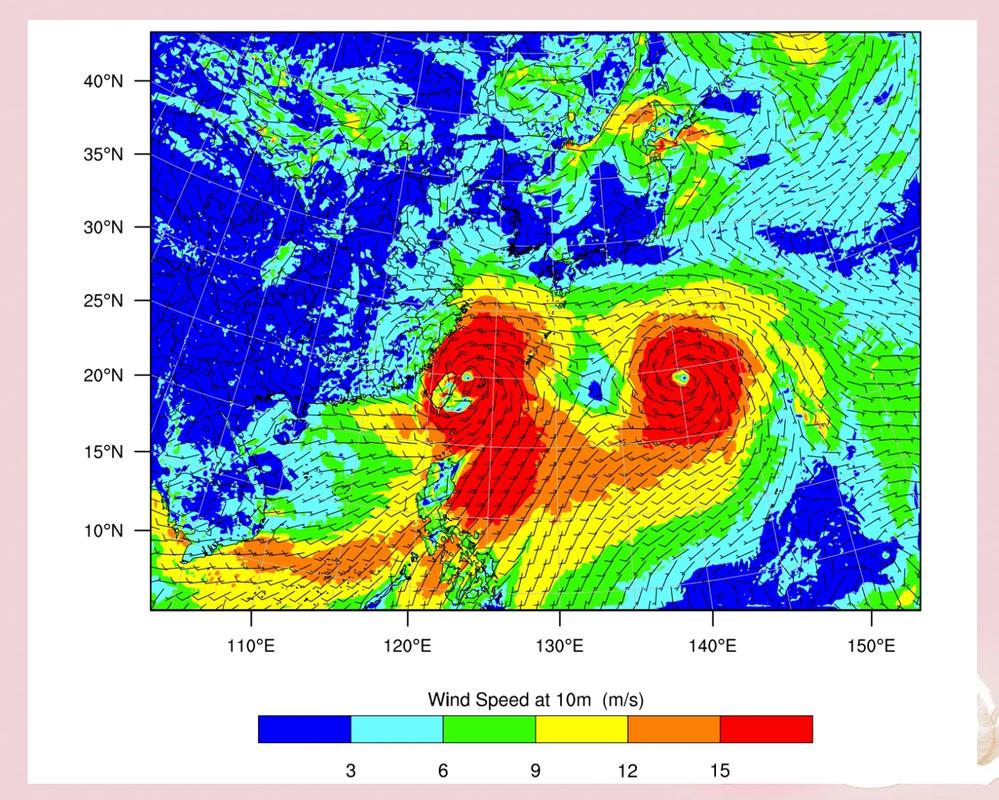

简单说，GrADS（Grid Analysis and Display System）就是一套专门用来读取和展示格点数据的工具。咱们平时下载的再分析资料，比如NCEP的、ERA5的，大多都是NetCDF或者二进制格式，直接用Excel根本打不开。GrADS就是干这个的，它能把这些数据读进来，然后让你用几行命令就画出等值线图、填色图、风场箭头图，还能做剖面、做时间序列。我印象最深的是，第一次用它的set gxout shaded命令画出全球降水分布时，那种成就感比用PPT画图强多了。它的操作逻辑是命令流式的，你敲一行命令，它执行一步，特别适合反复调试。对于做科研或者写课程论文的人来说，掌握GrADS气象绘图分析利器，基本就等于掌握了气象数据可视化的半壁江山。

新手最容易卡住的三个环节

刚装好GrADS，很多人第一反应是懵，黑乎乎的窗口，不知道从哪下手。我当初也卡了好几天。第一个坎是文件路径。GrADS默认不认Windows那种带反斜杠的路径，你得把路径里的\换成/，而且最好先cd到数据目录，不然老提示找不到文件。第二个坎是数据描述文件，也就是.ctl文件。如果你用的是NetCDF格式，用sdfopen命令直接开就行，省事。但如果是二进制数据，必须得写一个配套的ctl文件，把变量名、经纬度范围、时间步长都定义清楚，这一步错了，后面全白搭。第三个坎是坐标系设置。很多新手画出来的图比例不对，或者地图边界对不上，就是因为set lat、set lon没设置好，或者忘了set mpdset hires来加载高精度地图。我的建议是，别急着上手复杂数据，先用自带的小数据，比如model.ctl，把open、set、display、printim这一套流程跑通，找找感觉。只要能顺利画出一张简单的500hPa高度场图，你就已经跨过最难的入门期了。

三个让效率翻倍的实用技巧

等你把基础命令玩熟了，就可以琢磨怎么偷懒了。第一个技巧是善用gs脚本。别一句一句在窗口敲了，把常用命令写进一个.gs文件里，用call或者run来执行。我习惯把画图要用的色板、线宽、字体设置都写成公共脚本，每次引用一下，出图风格统一，还省得重复劳动。第二个技巧是批量出图。比如你要画一年12个月的降水距平图，用while循环写个脚本，变量循环累加，一次跑完，去文件夹里收图就行。这里有个小窍门，用set frame on和set string命令给每张图加上标题和日期，后期整理图件会方便得多。第三个技巧是灵活用re函数。遇到数据分辨率太粗或者想插值到别的网格时，re（regrid）函数能帮你平滑处理，比你在外部再用Python处理要快得多。不过要提醒一句，插值方式要选对，线性插值和面积平均的结果差别挺大，得看你的研究目的。另外，画填色图时，如果觉得颜色不好看，可以自己定义色板，用set rgb命令配合一个自定义的调色板文件，能让你的图在答辩时显得更专业。

常见报错与避坑指南

用GrADS气象绘图分析利器，报错是家常便饭。最常遇到的是Data Request Warning: Definition is invalid，这多半是变量名写错了，或者数据文件里根本没这个变量。还有gaierror: Invalid argument，多半是路径问题或者文件没关。我的建议是，报错后别慌，先看命令行提示，多数情况下它会告诉你哪一步出了问题。实在不行，就一行行注释掉代码，排除法找问题。另外，新手容易忽略的是，图片输出格式。以前我老是printim输出png，结果图特别模糊。后来发现，设置gxout png的时候，最好加上white背景，并且把xsize和ysize调大一点（比如1000*800），这样放到论文里才清楚。还有，想输出矢量图的话，用gxout eps或者gxout pdf，无限放大都不模糊，投稿必备。记住，多用query命令查看当前环境设置，能帮你少走很多弯路。

其实GrADS这工具，说难也难，说简单也简单，关键是别被那一堆命令吓住。多用多试，把官网的文档当字典查，慢慢就会觉得它特别顺手。希望这篇GrADS气象绘图分析利器的新手心得能帮到你，下次画图顺利！
